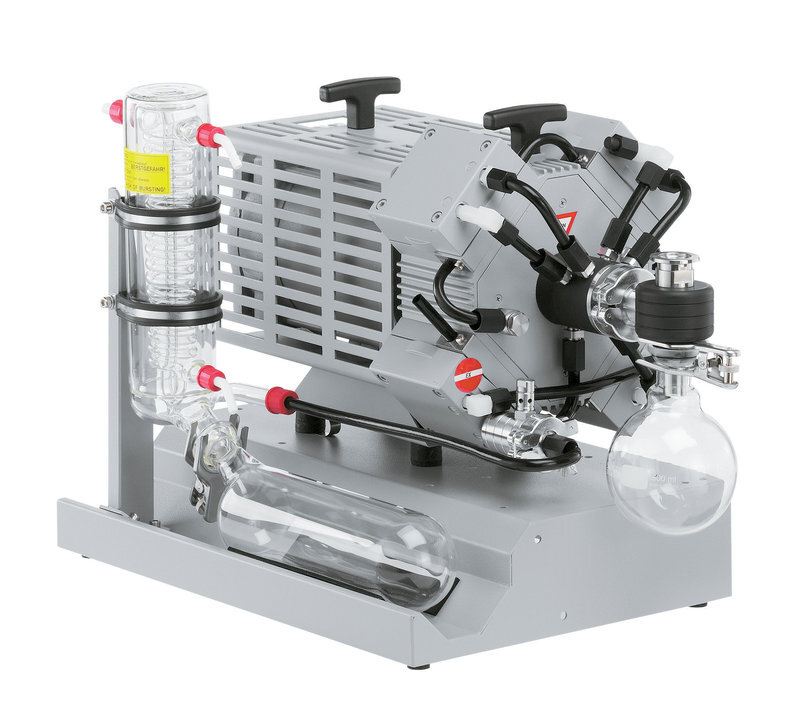

Membranowa pompa próżniowa EX

SKU:MD 4C EX +AK+EK
DOSTĘPNE

Dzięki optymalnie skonfigurowanym podzespołom systemy próżniowe zgodne z treścią dyrektywy ATEX znajdują zastosowanie w aplikacjach, w których występują ogromne ilości kondensujących się oparów.

Zazwyczaj stosuje się je w wyparkach obrotowych oraz piecach suszarniczych pracujących w atmosferze potencjalnie wybuchowej. Rozdzielacz zatrzymuje na wlocie (AK) cząsteczki oraz kropelki cieczy. Skraplacz oparów odlotowych na wylocie (EK) jest urządzeniem o wysokiej wydajności oraz zwartej budowie. Skraplacz umożliwia niemal 100-procentowy odzysk rozpuszczalnika. Dostawa obejmuje oddzielny gazowy zawór balastowy stosowany z gazami obojętnymi.



Specyfikacja techniczna

  • znakomita odporność chemiczna i doskonała odporność na działanie oparów
  • silnik z zabezpieczeniem płomieniowym ze zintegrowanym zatrzaskiem przeciążeniowym oraz zabezpieczeniem przed skokiem temperatury dla sieci prądu stałego 230V / 50Hz jednofazowego
  • brak konieczności stosowania zaawansowanych zabezpieczeń przetężeniowych
  • przeciążeniowy zawór nadmiarowy wewnątrz oraz na wylocie
  • membrana zabezpieczająca z opcją czyszczenia gazami obojętnymi oraz wykrywania uszkodzeń membrany

Ilość głowic / stopni



4/3

Maks. prędkość pompowania

m3/h

3.7

Maks. prędkość pompowania

cfm

2.2

Próżnia końcowa (abs.)

mbar/tor

3/ 2.3

Próżnia końcowa (abs.) z gazowym zaworem balastowym

mbar/tor

10/ 7,5

Całkowita prędkość wyciekania

mbar l/s

0,1

Zakres (roboczych) temperatur otoczenia

°C

10 - 40

Zakres temperatur otoczenia (powierzchni magazynowej)

°C

-10 - 60

Maks. temperatura mediów

°C

40

Maks. ciśnienie wsteczne (abs.)

bar

1.1

Złącze na wlocie



Mały kołnierz KF DN 16

Złącze na wylocie



Duży kołnierz KF DN 8-10

Połączenie z płynem chłodzącym



2 x duży kołnierz DN 6-8 mm

Znamionowa moc silnika

kW

0,25

Maks. wartość prądu roboczego

A

2.0

Maks. wartość prądu rozruchowego

A

10.2 A / 125 ms

Prędkość znamionowa

min-1

1500

Stopień zabezpieczenia



IP 54

Wymiary (dł. x szer. x wys.), przybliż.

mm

600 x 365 x 420

Ciężar, przybliż.

kg

37,4

Poziom hałasu dla 50 Hz, typ.

dBA

53

Zgodność z Dyrektywą ATEX



Komora pompowania (gazów): II 2G IIC T3 X
Środowisko zawierające obojętny gaz do oczyszczania: II 2G IIB T4 X
Środowisko nie zawierające obojętnego gazu do oczyszczania: II 3G IIB T4 X
Motor: II 2G Ex d IIB T4 Gb

Elementy zawarte w pakiecie



Zmontowana pompa gotowa do użytku wraz z instrukcją obsługi i kablem o dł. 2 m, bez wtyczki

Użytkownik musi zapewnić ochronę zewnętrzną przed uszkodzeniami szkła i pęknięciami.

Osprzęt



Orurowanie z PTFE KF DN 16 (1000 mm: 686031)
